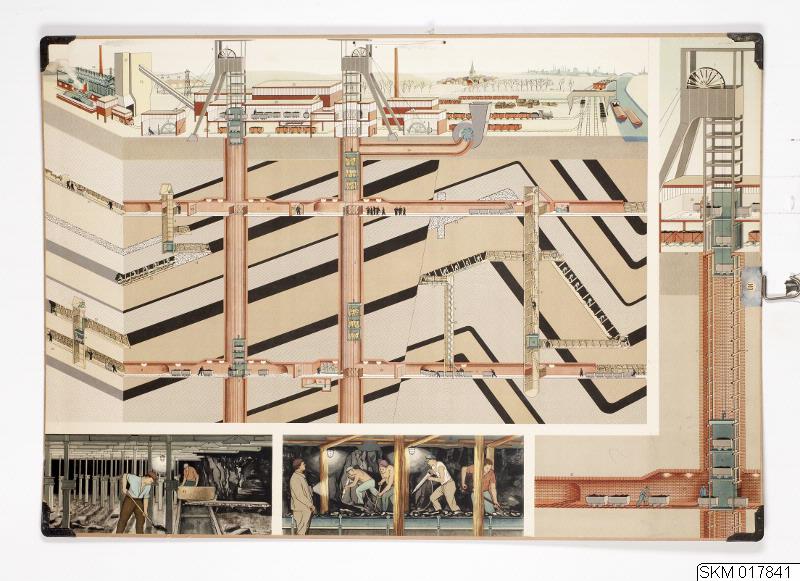

Stenkolsgruva.

Svenska skolmaterielförlaget Gunnar Saietz A.-B.

Text på baksidan:

tN. Stenkolsgruva.

1. Uppfordrings- och ventilationsschakt.

2. Ventilationsschakt.

3. Hiss.

4. Lave.

5. Linskivor.

6. Gruvspelets drivskiva.

7. Gejdrar.

8. Huvudtvärort.

9. Blindschakt.

10. Brytningsort.

11. o. 12. Brytning i flackliggande flöts (lager).

13. Brytning i brantstående flöts (lager).

14. Igensättning.

15. Transportband vid brytningsort.

16. Gruvvagnar.

17. Transportband i en brytningsort.

18. Hiss i blindschakt.

19. Gruvspel i blindschakt.

20. Spiralränna.

21. Omkörningsort.

22. Schaktstation.

23. Fläkt.

24. Ventilationskanal.

25. Väderdörr.

26. Vattensump.

27. Pumpar.

28. Schakthall.

29. Markbron.

30. Vagnvändare.

31. Sorteringsband.

32. Koltvätteri.

33. Varphög.

34. Kolficka.

35. Koksverk.

36. Kokssläckningsvagnar.

37. Släckningstorn.

38. Gruvarbetarbostäder.

39. Lavbron.

40. Hängandet (Taket)

41. Skraptransportör.

42. Förskrämningsmaskin.

Några allmänt intressanta data från tyska stenkolsgruvor:

Belysningen är elektrisk, dels fatsa punkter av hög ljusstyrka, dels varje arbetares transportabla lampa.

Friskluft skall tillföras gruvan i en kvantitet av 3 kbm per arbetare och minut, dels för andningen, dels för sänkning av gruvtemperaturen, dels för bortförandet av gruvgaser. (En hårt arbetande man behöver 40 l. luft pr minut, d. v. s. endast 1/75 av 3 kbm.)

Temperaturen stiger med 1 ° C per 25—33 m djup. Vid 25 m djup är temperaturen ca 9° C; vid 1000 m djup kan temperaturen därför vara ca 50° C, vilket visar behovet av kraftig friskluftstillförsel.

I Ruhrgruvorna bortföres med den utsugna luften dagligen ca 2,4 milj. kbm gas med samma värmevärde som 2.200 ton kol.

Luftkvantiteten, som tillföres de tyska kolgruvorna, beräknas till ca 2 miljarder kbm dagligen. Föreställer man sig jordklotet som en boll, så skulle det på detta sätt bli fyllt på 1½ år.

Gruvvattnet, som skall pumpas upp och ut, får beräknas till ungefär det utvunna kolets dubbla vikt.

Det rena kolet uppgår i allmänhet till blott ¾ av de uppfordrade kvantiteterna; resten är berg.
